Exemple d’études sur un projet

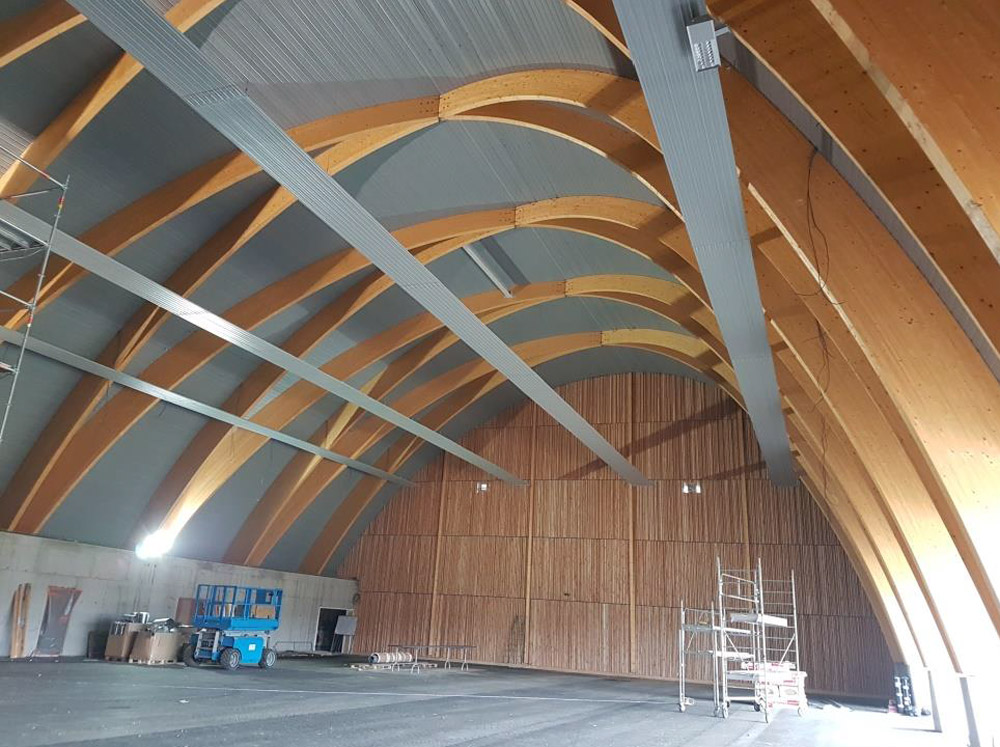

Etude de cas : Salle multi-sports de Lantriac

Le Concours

Maître d’ouvrage : Commune de Lantriac
Mission de Maîtrise d’Œuvre relative à la construction d’un espace sportif et socio-culturel.

Esquisses

Notre rôle en phase d’esquisses consiste à :

Écouter la demande des Architectes et à regarder la vraisemblance en terme d’ossature du projet.
Valider la faisabilité structurelle du dessin proposé par les Architectes.
Faire une première approche visuelle de ce que pourra être notre étude, notamment en type de matériaux utilisés.

Plan d’architecte
T. Magaud & D. Fargette

Avant Projet Simplifié – APS

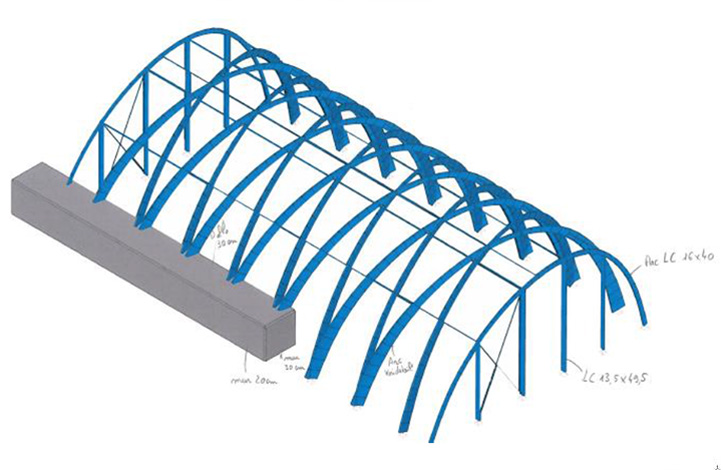

Sur la base des premiers plans Architecte, il nous faut :

Définir un premier concept de structure et s’entendre sur le(s) matériau(x) utilisé(s).
Donner une première approche du dimensionnement (sans passer par la phase calcul) et adapter cette approche aux réflexions des Architectes.
Intégrer les approches parallèles des autres intervenants : Économiste, Thermicien, Acousticien, …

Dans cette phase, si l’étude géotechnique n’a pas été fournie au concours, nous préparons également la consultation des Bureaux de Sol afin de pouvoir définir ultérieurement notre système de fondations.

Il arrive également qu’il faille reprendre toute ou en partie cette phase APS, à la demande des Concepteurs ou du Maître d’ouvrage, jusqu’à satisfaction des parties.

1 2 3

Avant Projet Détaillé – APD

A ce stade, nous avons une bonne approche de la structure du bâtiment.

Les volumes sont définis, les matériaux et concepts structurels aussi, nous pouvons donc passer aux premières phases de calcul.
Premières modélisations des structures, premières études de déformations, premiers dimensionnements.
Lors de cette phase, nous recevons l’étude géotechnique nous permettant d’intégrer les fondations dans le modèle.
Nos calculs prennent en compte déjà les différents types d’efforts : charges permanentes, surcharges d’exploitation, neige, vent, effet de séisme.

Concrètement, le but de cette phase est de correctement définir le projet afin que l’économiste puisse donner un chiffrage réaliste, chiffrage qui sera ensuite validé par le Maître d’ouvrage.
Peu d’erreurs sont possibles passé ce stade, la marge financière étant réduite, il nous faut être au plus près du projet définitif, et donc avoir une phase calcul affinée.
C’est une phase qui a de plus en plus d’importance dans les projets actuels par rapport à il y a quelques années où l’on travaillait davantage sur le Projet que sur l’Avant Projet.

Plan d’architecte
T. Magaud & D. Fargette

Projet : PRO

Cette phase aboutit à la consultation des entreprises.

Le calcul est affiné, notamment dans les éléments annexes que sont :

Les contreventements et ossatures secondaires pour les charpentes.
Les dimensionnements des poutres, longrines, poteaux et dalles avec premiers calculs d’armatures pour validation des sections, pour les bétons.

Le projet est monté. Il faut noter qu’à ce stade, plus rien ne bougera afin que le prix obtenu après la consultation ne varie pas.

Assistance à Contrat de Travaux – ACT

L’Assistance à Contrat de Travaux est en d’autres termes la phase de consultation des entreprises.

Nous intervenons pour renseigner les entreprises avant la remise des offres.
Nous pouvons également être amené à donner notre avis sur une technique, ou un produit proposé par une entreprise lors de la vérification des offres.

Exécution : EXE

A ce stade, les entreprises ont été sélectionnées, les marchés de travaux signés et le chantier se prépare.

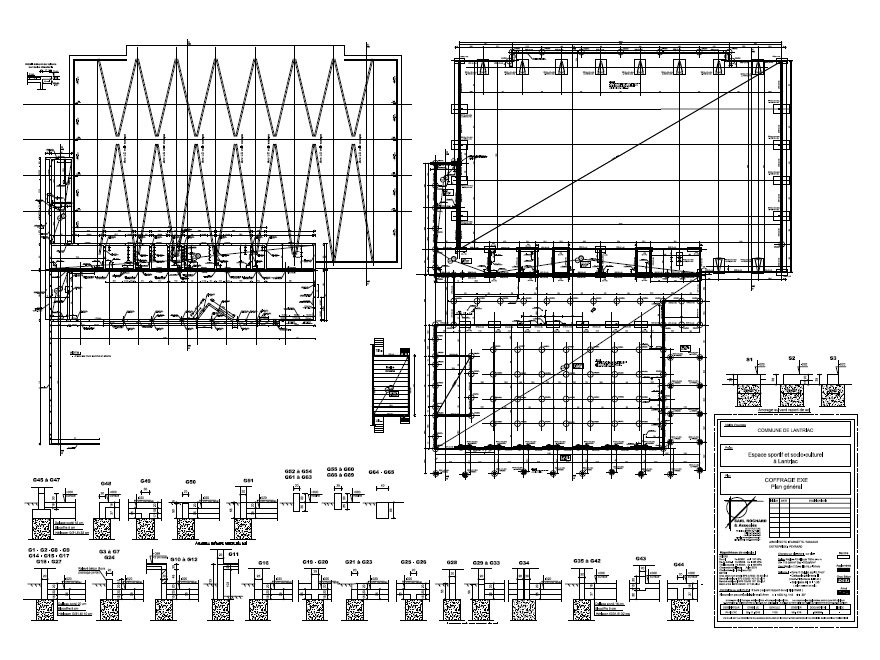

Nous préparons alors les plans d’exécution du chantier :

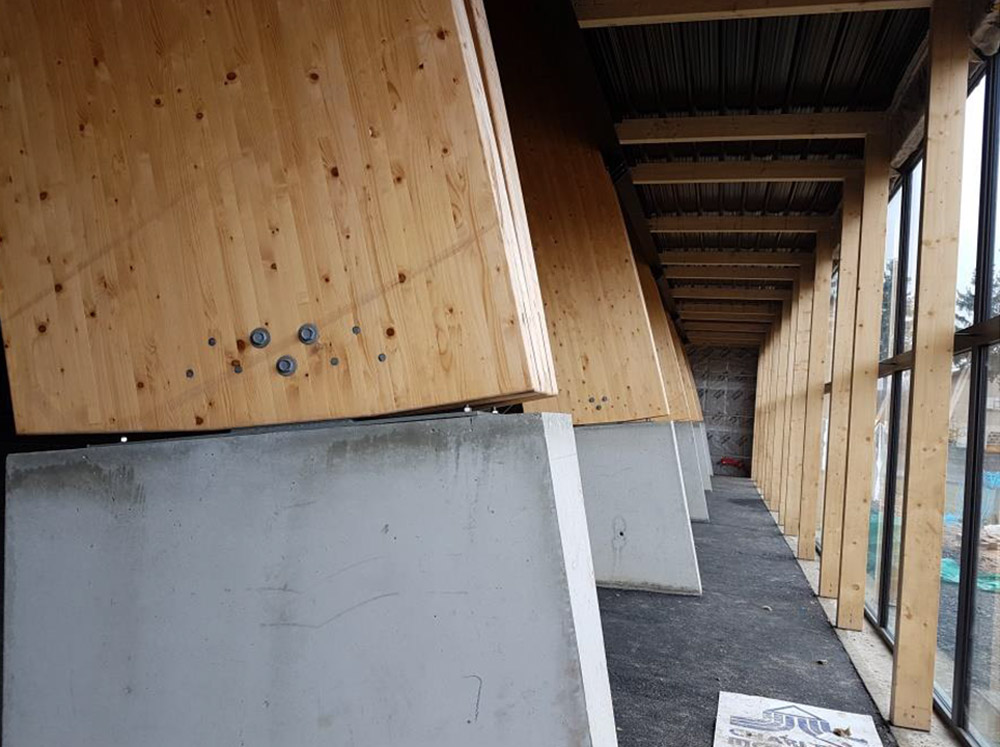

Certains détails d’assemblages et de platines de liaison pour la charpente.

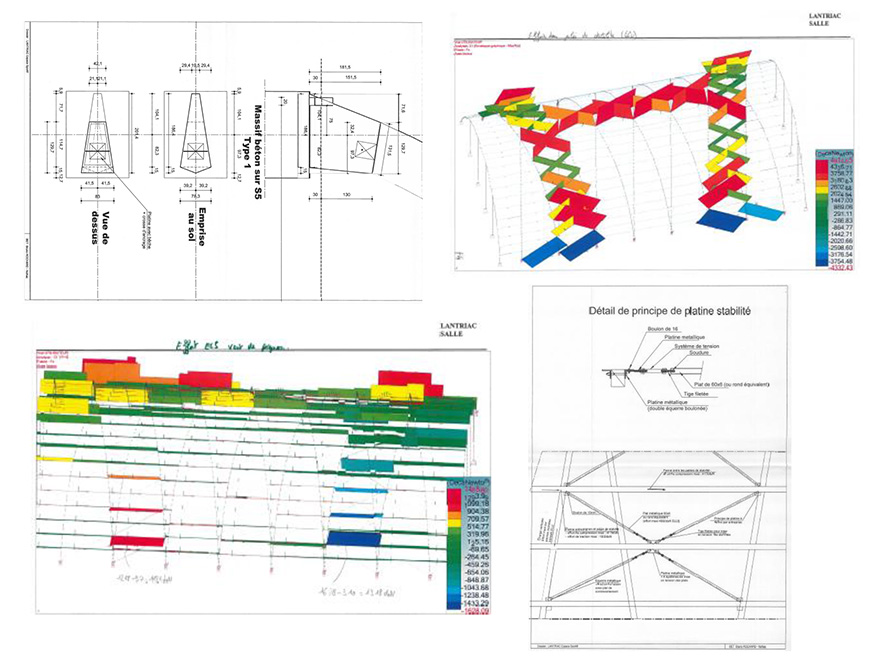

Calage à l’exécution des plans de coffrage, les plans d’armatures et mise en place des réservations pour le Béton.
Fourniture des notes de calculs aux entreprises pour la définition de leurs plans de fabrication (Charpente et Béton), à leur demande.

Visa

Les entreprises ayant maintenant défini leurs plans chantier, nous les validons par un visa. Celui-ci permet ainsi de s’assurer que leur exécution est bien conforme à nos plans et nos calculs.

À ce stade, nous pouvons être amenés à valider ou refuser des variantes, toujours en accord avec les Architectes et autres concepteurs.

Direction des Travaux – DET

Autrement dit : Le suivi du chantier.

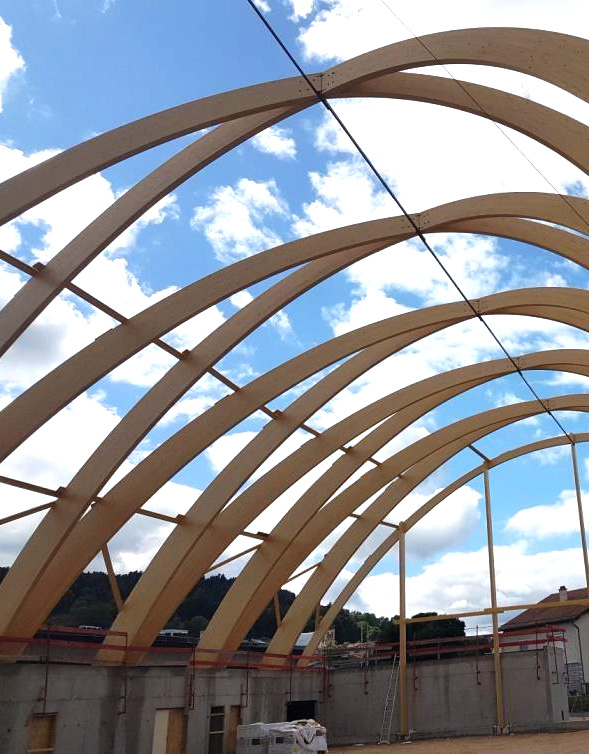

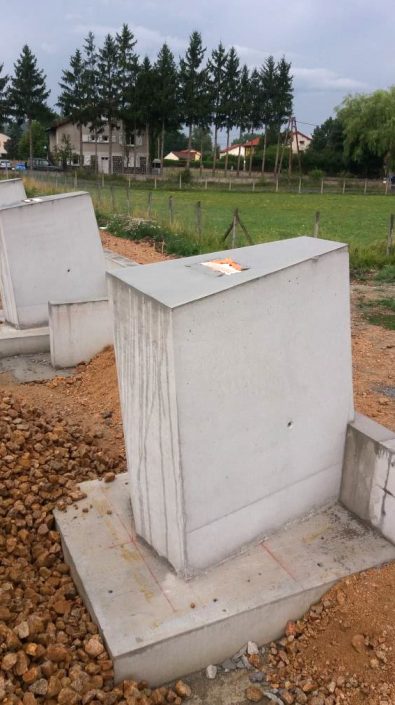

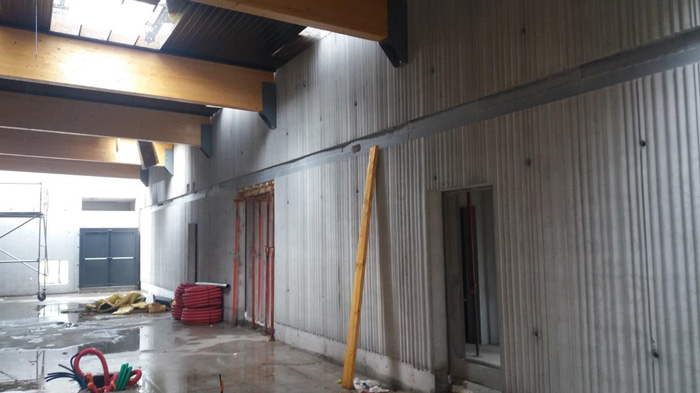

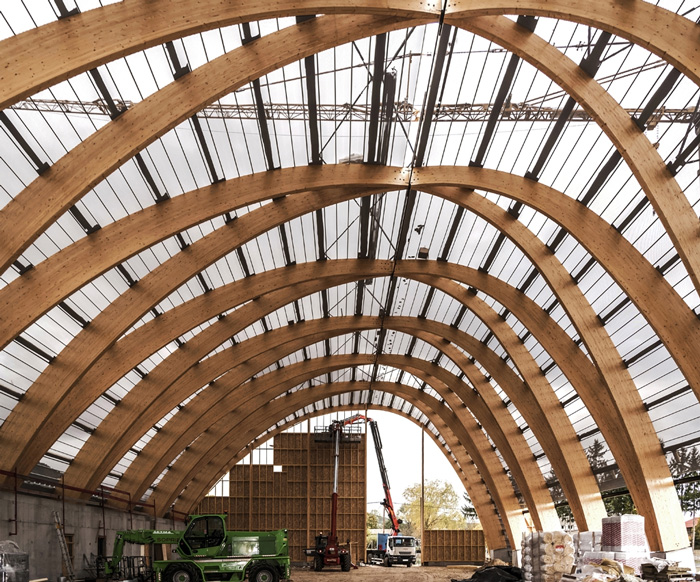

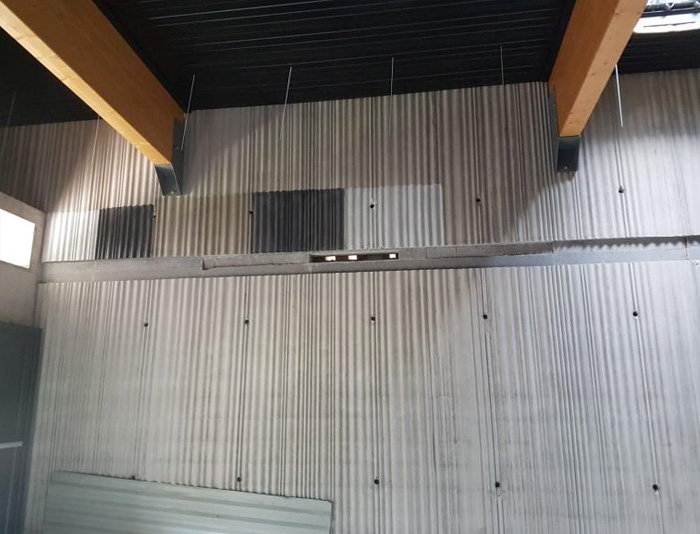

Nous intervenons pour suivre le bon déroulement des travaux de la phase gros oeuvre-charpente.
Nous assistons également aux réunions hebdomadaires de chantier.

D’autre part, nous renseignons les entreprises sur certaines mises en œuvres ou certaines conceptions de structure.
Notre écoute va aussi bien auprès des Concepteurs que des Entreprises à qui l’on doit faciliter l’exécution de leurs travaux, dans le respect de l’ouvrage que nous devons réaliser.

Assistance aux Opérations de Réception – AOR

C’est la fin du chantier.

Notre phase est ici très réduite et consiste simplement à valider la réalisation des travaux concernant les Bétons et la Charpente.
Généralement, les hypothétiques problèmes ont déjà été réglés, sachant que nos entreprises ont déjà quitté le chantier depuis souvent 1 an.

Le projet est terminé !

Il a représenté environ 350 heures de travail qui nous auront fait réfléchir, et avancer dans notre approche de nouveaux concepts de calculs, de modélisation et de composition de structures.

En conclusion, ce bel ouvrage parmi tant d’autres nous incite à toujours aller plus en avant dans la recherche de la bonne structure pour un bâtiment.
